FLOOR ANCHORS · Fixation et Poignée de plancher

  • ESTHÉTIQUE

    Disponible en Inox 316L ou en laiton, les fixations de planchers Floor Anchors apportent une jolie finition et ne laissent apparaître aucune trace de corrosion ou de décoloration.
  • FIABILITé

    Floor Anchors assure une tenue supérieure à 200 Kgs et une charge de rupture à 450 Kgs. Réponds aux normes ISAF pour navires offshore.
  • PRATIQUE

    Se verrouille et déverrouille, avec une simple pièce ou tournevis plat, par un système ¼ de tour à baïonnette qui ne prendra pas de jeux avec le temps.
  • sécurité

    Les Floor Anchors ne laissent rien dépasser du plancher et tous ses composants sont sécurisés et ne risque pas de tomber dans les cales.

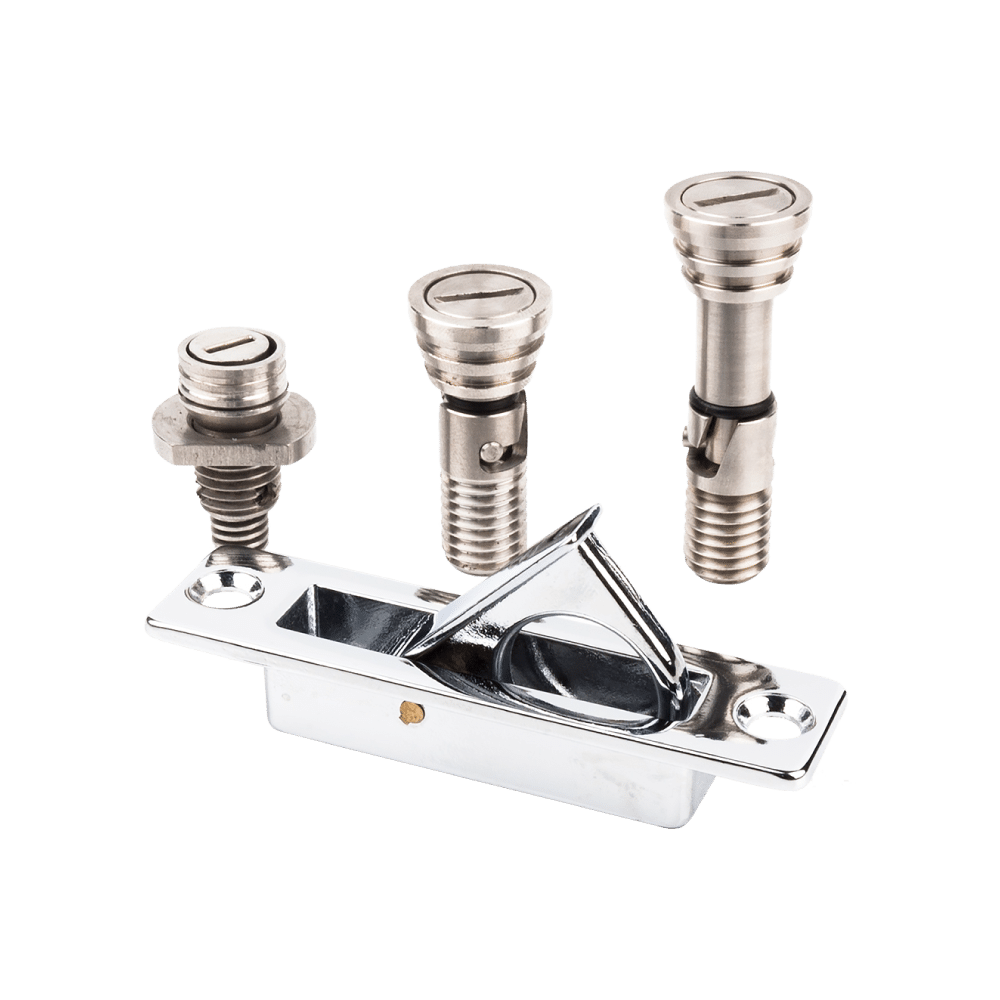

Gamme des Floor Anchors, vis de fixation de plancher

FLOOR ANCHORS

Les vis de fixation et poignée de plancher Floors Anchors sont conçus pour fixer les panneaux de plancher ou les panneaux à charnière. Fabriqué en INOX 316L. Elles ne se corrodent pas, ne se décolorent pas avec l'âge et n'endommagent pas la surface du bois. Disponible pour planchers de 12 à 32 mm (1/2 "à 1-1 / 4") d'épaisseur.

VIS DE PLANCHER

Les vis de fixation de plancher Floor Anchors répondent aux exigences de la ISAF pour les bateaux offshore (catégorie 2.03) et peuvent supporté en toute sécurité jusqu'à 226 kg (500 lbs.) par unité. Le mécanisme d'ouverture à baïonnette simple, avec verrouillage 1/4 de tour, ne se desserrera pas avec l'âge. Convient pour les planchers d'une épaisseur de 12 à 32 mm (0,5 "à 1,25").

VIS DE PLANCHER "OEM"

Les vis de fixation de plancher Floor Anchors «OEM» permettent l'installation et l'ouverture et fermeture des panneaux de plancher de 9 à 19mm (3/8" à 3/4" ). Leur conception et leur simplicité d'installation permettent la bonne intégration de ce type de fixation dans la chaine de production des constructeurs de bateaux. Tous les composants sont en acier inoxydable 304.
floor-latch-details-fr

POIGNÉE DE PLANCHER

La poignée de plancher Floor Anchors fonctionne comme un dispositif encastré utilisé pour enlever facilement le plancher ou les panneaux. L'anneau de levage est fabriqué à partir de laiton chromé de qualité marine et a un ressort qui lui permet de se rétracter parfaitement au niveau du plancher ou du panneau lorsqu'il n'est pas utilisé.

KIT D'INSTALLATION

Le kit d'installation comprend les outils dont vous aurez besoin pour l’installation des vis de fixation Floor Anchors. Ce kit comprend :
– Fraise à chanfreiner
– Mèches et tarots
– Manuel de montage
Floor Anchors - 1/2

PANNEAU 12 mm (1/2")

Avec des panneaux de 1/2 "(12mm), le récepteur femelle sera à niveau avec le socle. Le socle doit avoir une épaisseur minimum de 1" (25mm).
Floor Anchors -3/4

PANNEAU 19 mm (3/4")

Avec des panneaux de 3/4 "(19 mm), vous aurez une petite partie du récepteur femelle qui dépasse du socle. Le socle doit avoir une épaisseur minimum de 3/4" (19mm).
Floor Anchors -7/8

PANNEAU 22 mm (7/8")

Avec des panneaux de 7/8" (22mm), le récepteur femelle sera inférieur au socle. Le socle doit avoir une épaisseur minimum de 1-1/8" (29mm).
Floor Anchors -1

PANNEAU 25 mm (1")

Avec des panneaux de 1 "(25 mm), le récepteur femelle sera à niveau avec la structure du bateau. Le socle doit avoir une épaisseur minimum de 1" (25mm).
Floor Anchors-1-1-4-panel

PANNEAU 32 mm (1-1/4")

Avec des panneaux de 1-1/4 "(32 mm), vous aurez une petite partie du récepteur femelle qui dépasse du socle. Le socle doit avoir une épaisseur minimum de 3/4" (19mm).

FLOOR ANCHORS

Notice de Montage
