Pourquoi utiliser un joint PSS Shaft Seal ?

Design flexible

Non seulement les dimensions sont standard, mais le joint d’étanchéité d’arbre PSS peut s’adapter aux installations et conceptions existantes. Comme le joint d’étanchéité peut se monter sur la plupart des systèmes existants, nos techniciens n’ont pas à prendre en compte les dimensions de l’accouplement. La fabrication d’un joint d’étanchéité sur mesure prend habituellement 3 à 4 semaines.

Fiable & Durable

Le joint d’étanchéité d’arbre PSS est conçu pour être fiable et durable, la durée de vie habituelle étant de 25000 heures. On peut dépasser les 100000 heures de fonctionnement selon la propreté de l’eau. Comme le joint d’étanchéité PSS peut ‘flotter’ et est flexible, un déplacement axial de l’arbre est autorisé, tout en maintenant un fonctionnement correct.

*Maintenance réduite et installation facile

En utilisation normale, la maintenance est minimale, les pièces à remplacer sont facilement disponibles. A la différence des autres joints d’étanchéité, ce joint mécanique n’est pas en contact avec l’arbre ou les pièces environnantes, ce qui allonge les périodes entre les maintenances.

COMPOSANTS

Les joints d’étanchéité d’arbre PSS comprennent trois composants de base, le rotor en acier inoxydable, le stator en carbone et le soufflet. On trouvera ci-dessous une vue détaillée ainsi que la description de chaque composant. Attention car les dimensions et l’aspect de chaque composant dépendent de l’application.



Le rotor en acier inoxydable du PSS est glissé vers le bas dans l’arbre. Des vis de réglage à 90° permettent de maximiser l’effort de fixation. Des tours contrôlés par ordinateur permettent de maintenir des tolérances serrées. Les faces bénéficient d’une finition de 9 microns et sont perpendiculaires à l’alésage pour empêcher tout faux-rond pendant la rotation du collier. Le stator en graphite de carbone polit la face du rotor pendant les premières minutes de fonctionnement. Il n’est pas nécessaire de remplacer le rotor en acier inoxydable si les conditions de fonctionnement restent normales.

En fonction de l’application, les rotors PSS en acier inoxydables sont disponibles en deux matériaux, l’acier inoxydable 316L ou le Nitronic 50.

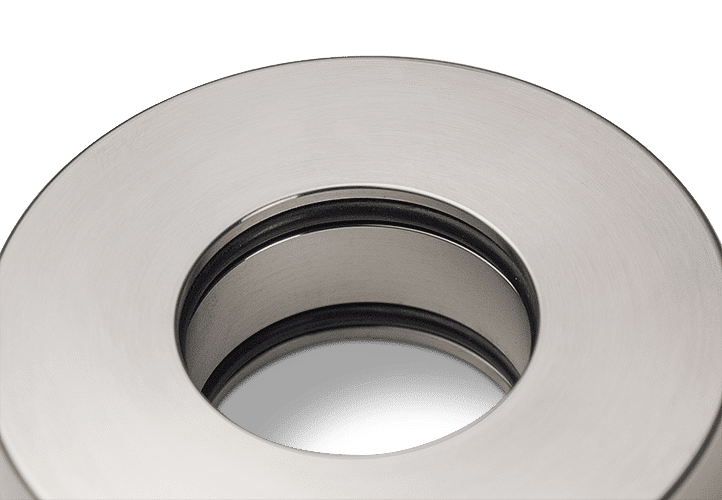

PSS Shaft Seal rotor close up

316L Rotor

Chemical Composition (wt%)

C Si Mn P S Ni Cr Mo Cu N
0.028 0.40 1.50 0.036 0.023 10.2 17.2 2.07 0.34 0.06

Mechanical Properties Spec.

Dureté: BHN 215
Résistance à la traction: 116,820 psi
Résistance au rendement (0.2%): 69,070 psi
Élongation: 43.9%
Réduction de la superficie: 68.6%
Taille d'un grain #: 5.0

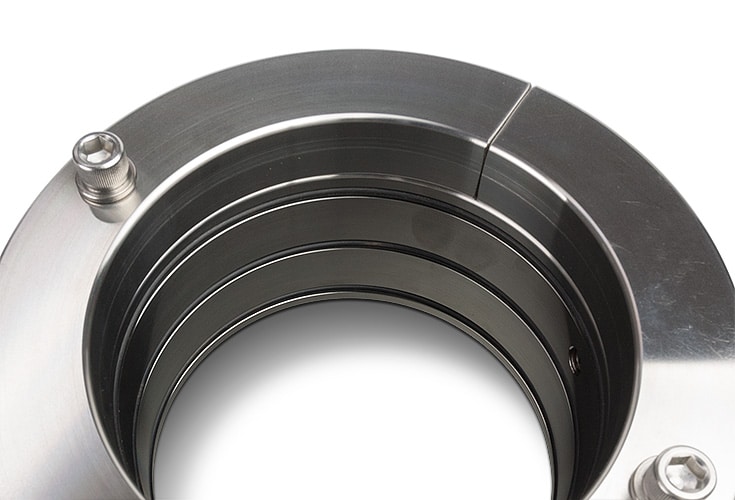

PSS Shaft Seal type B rotor close up

Nitronic 50 Rotor

Chemical Composition (wt%)

C Mn P S Si Ni Cr V Mo Co N Cb
0.038 4.85 0.029 0.004 0.36 11.89 21.79 0.15 2.28 0.14 0.320 0.154

Propriétés Mécaniques Spec.

Dureté: 134HBW
Résistance à la traction: 84.5 ksi
Résistance au rendement (0.2%): 38.5 ksi
Elongation: 65%
Réduction de la superficie : 80%
Taille d'un grain #: 6.0

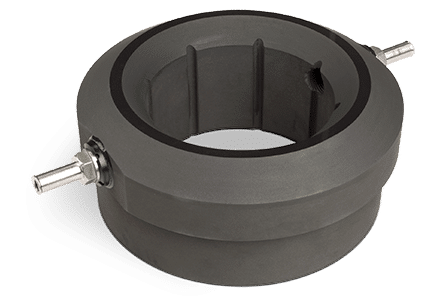

On utilise le graphite-carbone comme surface de jointoiement polyvalente avec les couronnes de contact des matériaux plus durs. Le carbone PSS présente une meilleure résistance à l’usure et une plus grande résistance chimique.

La planéité de la surface du carbone est de 4 bandes de fréquence d’une lumière à l’hélium (écart de 0,00011176 mm sur toute la surface de recouvrement). Le grade du carbone utilisé dans le PSS peut être utilisé au-dessus de +260°C) et ne peut pas fondre si le joint fonctionne à sec, à la différence d’un joint à lèvre ou d’un joint à surface en plastique.

La densité élevée du carbone augmente la longévité et la résistance à l’usure. Un composant d’origine a pu fonctionner pendant 40000 heures (plus de 4,5 années de fonctionnement en continu). Il n’est pas nécessaire de remplacer le stator en graphite de carbone si les conditions de fonctionnement restent normales

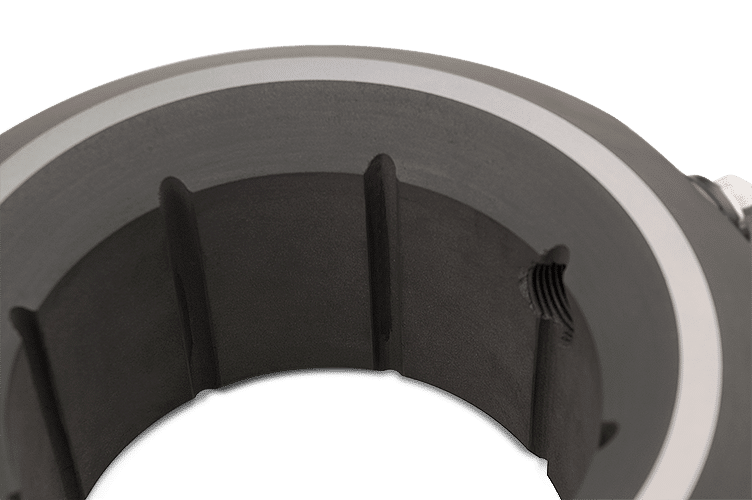

PSS Shaft Seal carbon graphite stator

Propriétés Mécaniques Spec.

Densité: 1.68 g/cm3
Dureté: 65 - 80 HS
Résistance à la compression: 147 Mpa
Résistance à la flexion: 54 Mpa
Coefficient de Friction : 015mm
Porosité: 0.3%
Epaisseur de finition: 4 bandes de lumière d'hélium (mesuré .000044" de variation sur toute la surface rodée)
Température de fonctionnement: 500°F (+260°C)
Materiels: carbone graphite
Taille: Varie en fonction de l'application
Température de fonctionnement: 500°F (+250°C)
PSS shaft seal carbon graphite stator

Le graphite de carbone est un matériau autolubrifiant et on utilise sa surface de jointoiement polyvalente avec les couronnes de contact des matériaux plus durs comme le carbure de silicone, l’alumine, ou le carbure de tungstène. Le carbone présente une meilleure résistance à l’usure et une plus grande résistance chimique.

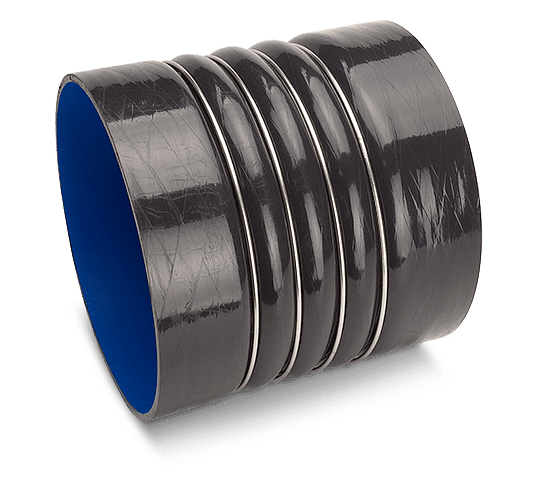

Les soufflets PSS associent à merveille la durabilité, la résistance et l’élasticité et, en plus des dimensions standard, sont adaptables à de nombreuses configurations pour répondre aux exigences de bien des applications. La configuration la plus commune comprend deux extrémités (connecteurs) et une région arrondie dont les extrémités concrétisent l’interface d’assemblage et dont la zone arrondie (soufflets) assure la flexibilité attendue/la course de l’application. C’est l’application qui dicte les exigences en matériau, les options standard disponibles restant le Nitrile ou le Silicone.

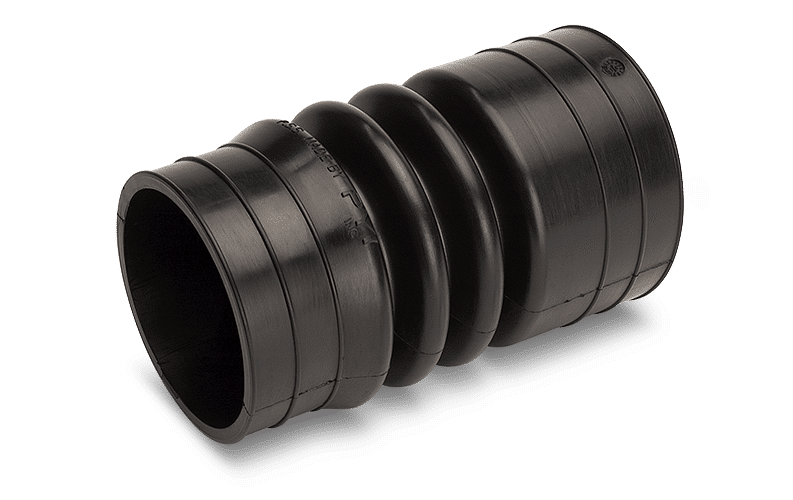

Nitrile rubber PSS Shaft Seal bellow

Soufflet en Nitrile

La propriété la plus importante du caoutchouc nitrile est sa résistance exceptionnelle aux huiles et aux solvants non polaires. Il offre également une bonne imperméabilité aux gaz, une bonne résistance à l’abrasion et une meilleure stabilité thermique que la plupart des élastomères d’usage général.

Composition Chimique (wt%)

Dureté Shore A Tension (MPa) Tension (psi) Elongation
60 - 90 13.8 - 14.5 1,455 - 2,100 150% - 400%

Propriété Mécaniques Spec.

Applications Classiques: Joints résistants à l’huile pouvant être exposés à la lumière du jour ou aux autres formes de radiation.
Avantages: Bonne résistance aux huiles. Meilleure résistance à l’ozone.
Température de service continue maximum: 100°C
Min. temp. for sealing applications: -20°C
Min. non-brittle temp.: -30°C

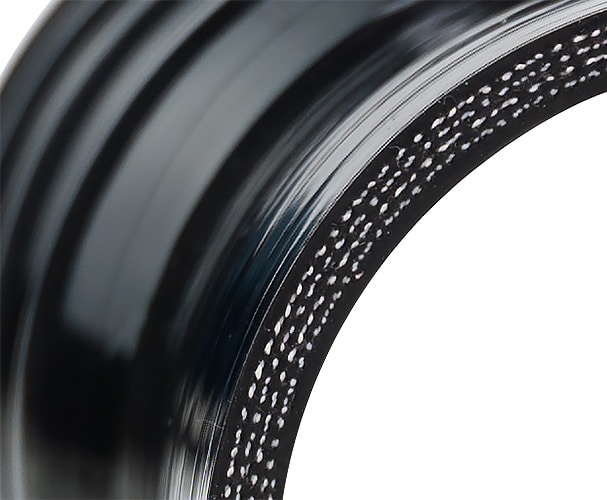

Silicone PSS Shaft Seal bellow

Soufflet en Silicone

Le silicone du soufflet respecte et même dépasse les propriétés listées par la norme SAE J20 Classe A et fournit une résistance supérieure aux températures basses et élevées. Le soufflet est renforcé par plusieurs plis de tissu aramide et la protection en fluorosilicone crée une barrière résistante aux huiles et au carburant pour empêcher la surface extérieure d’être endommagée par des éclaboussures ou des déversements.

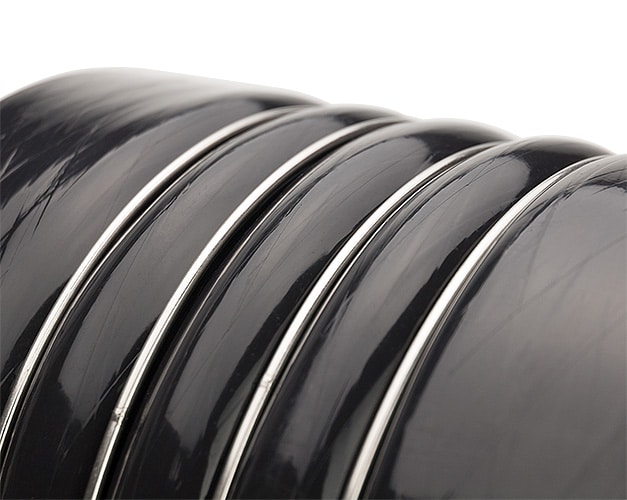

PSS silicone bellow closeup

Propriétés d'origines

Plage de température: -55°C - 175°C
Duromètre, points Shore A: 55 - 75
Tension, min, MPa: 5.5
Elongation, min, %: 200

Coolant Immersion Change Limits

Limite de remplacement: 70 hours / 175°C
Duromètre, points Shore A: +10
Tension, max %: -15
Elongation, max, %: -40

Résultats d'immersion du liquide de refroidissement

Heures au point d'ébullition: 70 hours
Volume, %: 0 - +40
Duromètre, points Shore A: -10 - +10
Tension, max, %: -30
Elongation, max, %: -25

Oil Immersion Change Limits

Limite d'utilisation: 70 hours / 100°C
Volume, max %: 0 - +45
Tension, max %: -40

Compression°C

70 heures, max, %: 40
Flexibilité à froid (°C): -40
PSS silicone bellow closeup

Polyester / Fibre d'aramide

Largeur: 91.4 cm
Epaisseur: 0.48 mm
Tension de la chaine: 648 N
Tension c: 610 N
Elongation de la chaine: 15.7%
Elongation de la chaine: 17.4%
