Joint PSS Type PRO

A partir de 593.08

Pour Ø d’arbre de 35mm à 95mm (1-3/8″ à 3-3/4″) – Tableau de Compression

Utilisez les sélecteurs ci-dessous pour trouver le joint PSS qui correspond à votre bateau. Vous aurez besoin de connaître le diamètre de votre arbre d’hélice et le diamètre extérieur de votre tube d’étambot.

Description

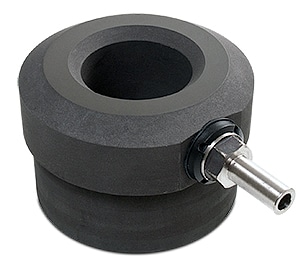

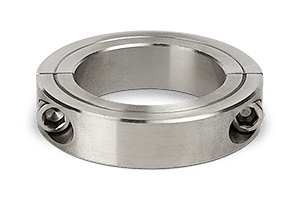

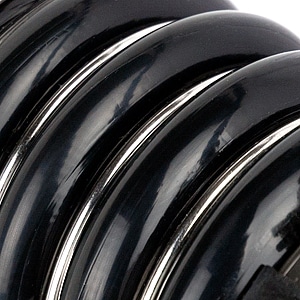

Le joint d’étanchéité PSS PRO est un joint mécanique utilisant nos composants d’étanchéité en acier inoxydable et carbone éprouvés. Tout comme le modèle B, il comprend un soufflet en silicone renforcé et un collier de maintient de type SRC sur l’arbre, des colliers en acier inoxydable 316 (bords laminés et non perforés). En option, le rotor en Inox 316L peut être remplacé par un rotor Nitronic 50 (pour les environnements très corrosifs). Conçu spécifiquement pour les applications qui requièrent une durabilité et une résistance accrues aux environnements difficiles, corrosifs, à haute pression et exigeants. Le PSS PRO est un joint mécanique spécialisé qui convient à une grande variété d’applications, avec des performances inégalées.

Tableau de Compression PSS PRO

PSS PRO Shaft Seal dimensions



Imperial
Diamètre d’arbre (A) Diamètre du Tube d’étambot (B) Longueur comprimée approximative (C) (D)
3/4″, 7/8″, 1″, 1-1/8″ 1-1/4″, 1-1/2″, 1-3/4″, 2″, 2-1/4″ 6.925″ – 7.05″ 0.875″
3/4″, 7/8″, 1″, 1-1/8″ 2-1/2″ 8″ 0.875″
1-1/4″, 1-3/8″ 1-3/4″, 2″, 2-1/4″, 2-1/2″ 8.055″ – 8.18″ 2.875″
1-1/4″, 1-3/8″ 2-3/4″, 3″, 3-1/4″, 3-1/2″ 9.555″ – 9.743″ 2.875″
1-1/2″, 1-9/16″, 1-3/4″, 2″ 2″, 2-1/4″, 2-1/2″, 2-3/4″, 3″, 3-1/4″, 3-1/2″, 3-3/4″, 4″ 7.842″ – 8.3305″ 3.75″
2-1/4″, 2-1/2″ 3-1/4″, 3-1/2″, 3-3/4″, 4″ 8.675″ 4.2″
2-1/4″, 2-1/2″ 4-1/4″, 4-1/2″, 4-3/4″, 5″ 8.8″ – 9.67″ 4.2″
2-3/4″, 3″ 4″, 4-1/4″, 4-1/2″, 4-3/4″, 5″, 5-1/4″, 5-1/2″, 5-3/4″, 6″ 8.8″ – 9.988″ 5″
3-1/4″, 3-1/2″, 3-5/8″, 3-3/4″ 4-1/2″, 4-3/4″, 5″, 5-1/4″, 5-1/2″, 5-3/4″, 6″ 9.35″ – 11.3″ 6″



Métrique (mm)
Diamètre d’arbre (A) Diamètre du Tube d’étambot (B) Longueur comprimée approximative (C) D
20, 22, 25, 28, 30 32, 38, 45, 51, 58 176 – 179 23
20, 22, 25, 28, 30 64 204 23
32, 35 45, 50, 60, 65 205 – 208 73
32, 35 70, 80, 85, 90 243 – 247 73
38, 40, 45, 50, 55 50, 60, 65, 70, 75, 80, 85, 90, 95, 100 199 – 212 96
60, 65 85, 90, 95, 100 220 107
60, 65 110, 115, 120, 125 224 – 246 107
70, 75, 80 100, 110, 115, 120, 125, 135, 140, 145, 150 224 – 254 127
85, 90, 95 115, 120, 125, 130, 135, 140, 145, 150 237″ – 287 153
