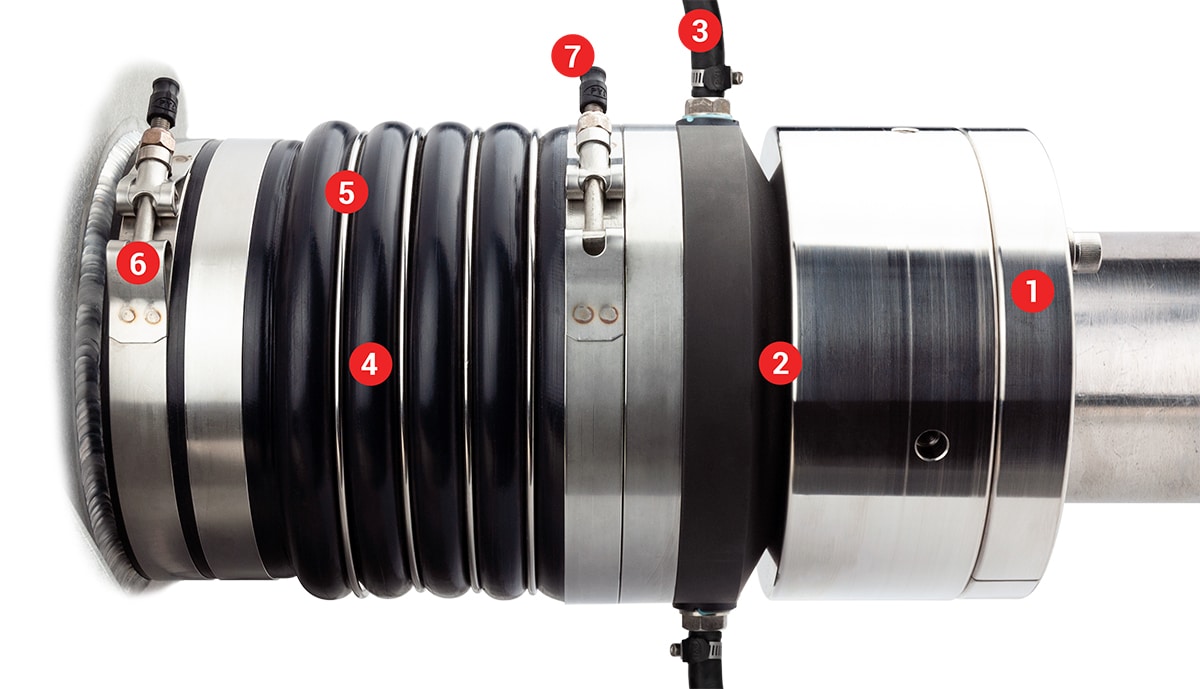

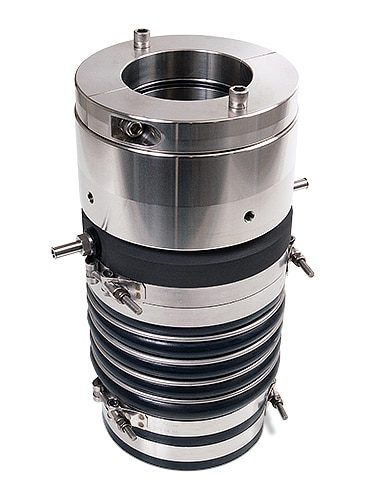

fonctionnement
- 1
Bague de maintient de type SRC permettant l'installation et la compression du PSS Type C sans l'utilisation des vis de serrage.
- 2
Un joint d'étanchéité est créé entre les deux surfaces planes du stator en carbone et du rotor en acier inoxydable.
- 3
Une arrivée d'eau sur le carbone du joint PSS permet de refroidir / lubrifier les surfaces d'étanchéité sur les bateaux à grande vitesse..
- 4
Le stator de carbone fixe est fixé au soufflet, qui est lui-même fixé au tube d'étambot.
- 5
Les anneaux en acier inoxydable sont ajustés au soufflet pour une résistance, un soutien et une durabilité optimale.
- 6
Les colliers de serrage fixent le joint d'arbre PSS de type B sur le tube d'étambot et sur le stator en carbone.
- 7
Protection d'embout de collier, Clamp Jackets.
COMPOSANTS
Butée Inox : Rotor
Le rotor PSS se glisse sur l'arbre et y est fixé grâce à des vis cuvettes positionnées à 90 °.
Un collier de serrage SRC vient consolider l’installation et garantit une puissance de maintien maximale.
Les tolérances d’usinage des rotors sont gérées par des tours à contrôle numérique.
Les faces de contact ont une micro-finition de 9 microns et subissent un alésage perpendiculaire pour éviter toute usure lorsque le rotor tourne. Le stator en graphite de carbone polira la face du rotor pendant les premières minutes de fonctionnement.
Le rotor en acier inoxydable ne doit pas être remplacé dans des conditions d'utilisation normales.
Le rotor en inox utilisé sur le joint d'arbre PSS de type B est fabriqué en acier inoxydable Nitronic 50.
Bague carbone : Stator
Le stator de carbone / graphite imprégné de résine de haute densité est un composite qui est d'abord mélangé, moulé puis formé sous pression. Les ébauches sont ensuite cuites, usinées et rodées. La face de notre carbone est surfacée de 4 bandes de lumière d'hélium (mesuré .000044 "de variation sur toute la surface rodée.) La teneur en carbone utilisée dans le PSS a une température de fonctionnement de plus de 260 ° Celsius. Contrairement à un joint à lèvre en caoutchouc ou à un joint facial en plastique, la masse volumique du carbone augmente considérablement la longévité et la résistance à l'usure, et plusieurs navires commerciaux ont enregistré plus de 40 000 (plus de 4 ans et demi en fonctionnement continu) heures du moteur sur les mêmes composants d'origine.Le carbone ne devrait pas besoin d'être remplacé dans des conditions normales de fonctionnement.

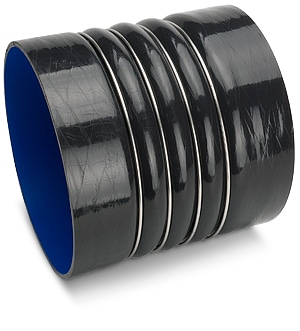

Soufflet : Bellow
Les soufflets PSS offrent la meilleure combinaison de durabilité, de résistance et d'élasticité. Ces soufflets peuvent être fait sur mesure afin de répondre à des besoins particuliers. La configuration la plus courante est composée de deux extrémités (connecteurs) et d'une région de convolution, les extrémités fournissent l'interface d'assemblage et la région de convolution (soufflets) fournit la capacité de déplacement et de flexibilité requise.
Le matériau de soufflet en silicone respecte et dépasse les propriétés répertoriées dans SAE J20 Classe A et offre une résistance supérieure à basse et haute température. La couverture en fluorosilicone crée une barrière résistante à l'huile et aux hydrocarbures protégeant la surface extérieure contre les dommages causés par les éclaboussures ou les déversements.
Anneaux
Le joint PSS de type B utilise des anneaux métalliques autour du soufflet pour plus de solidité en raison des pressions élevées que le joint peut rencontrer.
Renforçé
Le soufflet est renforcé avec plusieurs couches de tissu d'aramide.
Pipette
Pour les bateaux à grande vitesse (plus de 12 noeuds), une alimentation en eau doit être raccordée au joint PSS afin de lubrifier et de refroidir les surfaces d'étanchéité. Veuillez consulter les instructions d'installation du joint PSS pour plus d'informations sur les points de pickage d’eau. Pour les bateaux naviguant à moins de 12 Knts, et n’ayant pas de bague hydrolube, cette alimentation en eau n’est pas nécessaire et une simple mise à l’air libre peut être suffisante. Dans ce cas, la mise à l’air libre se fera au moins à 2 ou 3 pieds au-dessus de la ligne de flottaison et sera aussi proche possible du centre du bateau. Cela permettra de s'assurer que le tuyau d'évent n'est jamais sous la ligne de flotaison, même avec une gîte importante. Les instructions d'installation du joint d'arbre PSS contiennent plus de détails sur cet alimentation d’eau.
DIMENSIONS
| Ref # | Ø Arbre (A) | Ø Tube Etambot (B) | Longueur non compressée (C) | Compression Approx. | Ø Rotor (D) | Longueur Stern Cuff (E) |
|---|---|---|---|---|---|---|
| 02-400-512 | 4" | 5-1/2" to 5-5/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-400-534 | 4" | 5-3/4" to 5-7/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-400-600 | 4" | 6" to 6-1/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-400-614 | 4" | 6-1/4" to 6-3/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-400-612 | 4" | 6-1/2" to 6-5/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-400-634 | 4" | 6-3/4" to 6-7/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-400-700 | 4" | 7" to 7-1/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-414-512 | 4-1/4" | 5-1/2" to 5-5/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-414-534 | 4-1/4" | 5-3/4" to 5-7/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-414-600 | 4-1/4" | 6" to 6-1/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-414-614 | 4-1/4" | 6-1/4" to 6-3/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-414-612 | 4-1/4" | 6-1/2" to 6-5/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-414-634 | 4-1/4" | 6-3/4" to 6-7/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-414-700 | 4-1/4" | 7" to 7-1/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-412-512 | 4-1/2" | 5-1/2" to 5-5/8" | 13.189" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-412-534 | 4-1/2" | 5-3/4" to 5-7/8" | 13.189" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-412-600 | 4-1/2" | 6" to 6-1/8" | 13.189" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-412-614 | 4-1/2" | 6-1/4" to 6-3/8" | 13.189" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-412-612 | 4-1/2" | 6-1/2" to 6-5/8" | 13.189" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-412-634 | 4-1/2" | 6-3/4" to 6-7/8" | 13.189" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-412-700 | 4-1/2" | 7" to 7-1/8" | 13.189" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-434-612 | 4-3/4" | 6-1/2" to 6-5/8" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-434-634 | 4-3/4" | 6-3/4" to 6-7/8" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-434-700 | 4-3/4" | 7" to 7-1/8" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-434-714 | 4-3/4" | 7-1/4" to 7-3/8" | 13.671" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-434-712 | 4-3/4" | 7-1/2" to 7-5/8" | 13.671" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-434-734 | 4-3/4" | 7-3/4" to 7-7/8" | 13.671" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-434-800 | 4-3/4" | 8" to 8-1/8" | 13.671" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-434-858 | 4-3/4" | 8-5/8" to 8-3/4" | 13.671" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-500-600 | 5" | 6" to 6-1/8" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-500-612 | 5" | 6-1/2" to 6-5/8" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-500-634 | 5" | 6-3/4" to 6-7/8" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-500-700 | 5" | 7" to 7-1/8" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-500-714 | 5" | 7-1/4" to 7-3/8" | 13.42" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-500-712 | 5" | 7-1/2" to 7-5/8" | 13.42" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-500-734 | 5" | 7-3/4" to 7-7/8" | 13.42" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-500-800 | 5" | 8" to 8-1/8" | 13.42" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-500-858 | 5" | 8-5/8" to 8-3/4" | 13.671" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-512-612 | 5-1/2" | 6-1/2" to 6-5/8" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-512-634 | 5-1/2" | 6-3/4" to 6-7/8" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-512-700 | 5-1/2" | 7" to 7-1/8" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-512-714 | 5-1/2" | 7-1/4" to 7-3/8" | 13.42" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-512-712 | 5-1/2" | 7-1/2" to 7-5/8" | 13.42" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-512-734 | 5-1/2" | 7-3/4" to 7-7/8" | 13.42" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-512-800 | 5-1/2" | 8" to 8-1/8" | 13.42" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-512-858 | 5-1/2" | 8-5/8" to 8-3/4" | 13.671" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-600-612 | 6" | 6-1/2" to 6-5/8" | 14.2415" | 1" to 1-1/4" | 8.875" | 2.5" |
| 02-600-634 | 6" | 6-3/4" to 6-7/8" | 14.2415" | 1" to 1-1/4" | 8.875" | 2.5" |
| 02-600-700 | 6" | 7" to 7-1/8" | 14.2415" | 1" to 1-1/4" | 8.875" | 2.5" |
| 02-600-714 | 6" | 7-1/4" to 7-3/8" | 13.9195" | 1" to 1-1/4" | 8.875" | 2.5" |
| 02-600-712 | 6" | 7-1/2" to 7-5/8" | 13.9195" | 1" to 1-1/4" | 8.875" | 2.5" |
| 02-600-734 | 6" | 7-3/4" to 7-7/8" | 13.9195" | 1" to 1-1/4" | 8.875" | 2.5" |
| 02-600-800 | 6" | 8" to 8-1/8" | 13.9195" | 1" to 1-1/4" | 8.875" | 2.5" |
| 02-600-858 | 6" | 8-5/8" to 8-3/4" | 14.2415" | 1" to 1-1/4" | 8.875" | 2.5" |
| 02-612-700 | 6-1/2" | 7" to 7-1/8" | 14.2415" | 1" to 1-1/4" | 8.875" | 2.5" |
| 02-612-714 | 6-1/2" | 7-1/4" to 7-3/8" | 13.9195" | 1" to 1-1/4" | 8.875" | 2.5" |
| 02-612-712 | 6-1/2" | 7-1/2" to 7-5/8" | 13.9195" | 1" to 1-1/4" | 8.875" | 2.5" |
| 02-612-734 | 6-1/2" | 7-3/4" to 7-7/8" | 13.9195" | 1" to 1-1/4" | 8.875" | 2.5" |
| 02-612-800 | 6-1/2" | 8" to 8-1/8" | 13.9195" | 1" to 1-1/4" | 8.875" | 2.5" |
| 02-612-858 | 6-1/2" | 8-5/8" to 8-3/4" | 14.2415" | 1" to 1-1/4" | 8.875" | 2.5" |
| Ref # | Ø Arbre (A) | Ø Tube Etambot (B) | Longueur Approx. (C) | Compression Approx. | Ø Rotor (D) | Longueur Stern Cuff (E) |
|---|---|---|---|---|---|---|
| 02-100M-512 | 100mm | 5-1/2" to 5-5/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-100M-534 | 100mm | 5-3/4" to 5-7/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-100M-600 | 100mm | 6" to 6-1/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-100M-614 | 100mm | 6-1/4" to 6-3/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-100M-612 | 100mm | 6-1/2" to 6-5/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-100M-634 | 100mm | 6-3/4" to 6-7/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-100M-700 | 100mm | 7" to 7-1/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-110M-512 | 110mm | 5-1/2" to 5-5/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-110M-534 | 110mm | 5-3/4" to 5-7/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-110M-600 | 110mm | 6" to 6-1/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-110M-614 | 110mm | 6-1/4" to 6-3/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-110M-612 | 110mm | 6-1/2" to 6-5/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-110M-634 | 110mm | 6-3/4" to 6-7/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-110M-700 | 110mm | 7" to 7-1/8" | 13.189" | 1" to 1-1/4" | 7" | 2.5" |
| 02-115M-512 | 115mm | 5-1/2" to 5-5/8" | 13.314" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-115M-534 | 115mm | 5-3/4" to 5-7/8" | 13.314" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-115M-600 | 115mm | 6" to 6-1/8" | 13.314" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-115M-614 | 115mm | 6-1/4" to 6-3/8" | 13.314" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-115M-612 | 115mm | 6-1/2" to 6-5/8" | 13.314" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-115M-634 | 115mm | 6-3/4" to 6-7/8" | 13.314" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-115M-700 | 115mm | 7" to 7-2/8" | 13.314" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-120M-612 | 120mm | 6-1/2" to 6-5/8" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-120M-634 | 120mm | 6-3/4" to 6-7/8" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-120M-700 | 120mm | 7" to 7-1/8" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-120M-714 | 120mm | 7-1/4" to 7-3/8" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-120M-712 | 120mm | 7-1/2" to 7-5/8" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-120M-734 | 120mm | 7-3/4" to 7-7/8" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-120M-800 | 120mm | 8" to 8-1/8" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-120M-858 | 120mm | 8-5/8" to 8-3/4" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-130M-612 | 130mm | 6-1/2" to 6-5/8" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-130M-634 | 130mm | 6-3/4" to 6-7/8" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-130M-700 | 130mm | 7" to 7-1/8" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-130M-714 | 130mm | 7-1/4" to 7-3/8" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-130M-712 | 130mm | 7-1/2" to 7-5/8" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-130M-734 | 130mm | 7-3/4" to 7-7/8" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-130M-800 | 130mm | 8" to 8-1/8" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-130M-858 | 130mm | 8-5/8" to 8-3/4" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-140M-612 | 140mm | 6-1/2" to 6-5/8" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-140M-634 | 140mm | 6-3/4" to 6-7/8" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-140M-700 | 140mm | 7" to 7-1/8" | 13.742" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-140M-714 | 140mm | 7-1/4" to 7-3/8" | 13.42" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-140M-712 | 140mm | 7-1/2" to 7-5/8" | 13.42" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-140M-734 | 140mm | 7-3/4" to 7-7/8" | 13.42" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-140M-800 | 140mm | 8" to 8-1/8" | 13.42" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-140M-858 | 140mm | 8-5/8" to 8-3/4" | 13.671" | 1" to 1-1/4" | 7.875" | 2.5" |
| 02-150M-612 | 150mm | 6-1/2" to 6-5/8" | 14.2415" | 1" to 1-1/4" | 8.875" | 2.5" |
| 02-150M-634 | 150mm | 6-3/4" to 6-7/8" | 14.2415" | 1" to 1-1/4" | 8.875" | 2.5" |
| 02-150M-700 | 150mm | 7" to 7-1/8" | 14.2415" | 1" to 1-1/4" | 8.875" | 2.5" |
| 02-150M-714 | 150mm | 7-1/4" to 7-3/8" | 13.9195" | 1" to 1-1/4" | 8.875" | 2.5" |
| 02-150M-712 | 150mm | 7-1/2" to 7-5/8" | 13.9195" | 1" to 1-1/4" | 8.875" | 2.5" |
| 02-150M-734 | 150mm | 7-3/4" to 7-7/8" | 13.9195" | 1" to 1-1/4" | 8.875" | 2.5" |
| 02-150M-800 | 150mm | 8" to 8-1/8" | 13.9195" | 1" to 1-1/4" | 8.875" | 2.5" |
| 02-150M-858 | 150mm | 8-5/8" to 8-3/4" | 14.2415" | 1" to 1-1/4" | 8.875" | 2.5" |
| 02-165M-700 | 165mm | 7" to 7-1/8" | 14.2415" | 1" to 1-1/4" | 8.875" | 2.5" |
| 02-165M-714 | 165mm | 7-1/4" to 7-3/8" | 13.9195" | 1" to 1-1/4" | 8.875" | 2.5" |
| 02-165M-712 | 150mm | 7-1/2" to 7-5/8" | 13.9195" | 1" to 1-1/4" | 8.875" | 2.5" |
| 02-165M-734 | 150mm | 7-3/4" to 7-7/8" | 13.9195" | 1" to 1-1/4" | 8.875" | 2.5" |
| 02-165M-800 | 150mm | 8" to 8-1/8" | 13.9195" | 1" to 1-1/4" | 8.875" | 2.5" |
| 02-165M-858 | 150mm | 8-5/8" to 8-3/4" | 14.2415" | 1" to 1-1/4" | 8.875" | 2.5" |
CERTIFICATS
Les joints PSS sont approuvés et certifiés par RINA, Bureau Véritas et ABS
RINA
BUREAU VERITAS
ABS
